무정전 전원 장치(UPS)에는 저가형부터 특정 기기에 적합한 것까지 다양한 종류가 있으며, UPS를 선택할 때 살펴봐야 할 ‘출력 파형’에 대해 알아두면 좋은 것에 대해 알아보자.
UPS는 일반적으로 정전이 발생하면, 축전지에서 나오는 직류 전류를 교류로 변환하여 출력하고, 전류 흐름을 파형으로 확인할 수 있는 ‘오실로스코프’에서는 직류는 직선으로, 교류는 파동이 있는 정현파로 표시된다.
UPS가 완전한 정현파를 생성하려면, 복잡한 회로가 필요하기 때문에, 일부 모델은 의사(수정) 정현파를 출력함으로써 대응하고 있으며, 가격은 높은 순서대로 정현파, 의사정현파 순이며, 그 다음에 ‘직사각파’를 출력하는 모델이 위치하고, 이 세 가지가 UPS의 주요 출력 파형으로 취급된다.
정현파와 달리, 의사정현파나 사각파는 PC를 비롯한 정밀 기기의 동작에 적합하지 않으며, 이러한 기기에 사용하면 이상한 소리를 발생시키거나 과도한 발열 및 손상을 일으킬 수 있다.

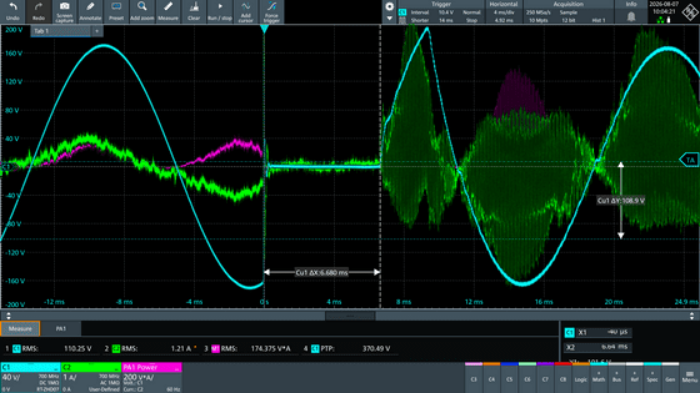

다음은 정현파를 출력하는 모델의 파형으로, 전원 연결 시와 차단 후 복구 시의 출력 파형을 보여주며, 복구 시에는 차단 전과 거의 동일한 파형을 출력한다는 것을 나타낸다.
아래는 사각파를 출력하는 모델로, 동일한 조건에서 복구 시에는 사각파 출력으로 전환된다.
만약 장시간에 걸쳐 배터리 전원으로 섬세하고 정밀한 기기에 사용할 의도가 있다면, 순수한 정현파 출력에 대응하고 있는지 확인해야 하고, 대부분의 UPS 제품은 자체적으로 순수한 정현파를 출력한다는 점을 자랑스럽게 보여주고 있으므로, 제품 정보에 그것이 보이지 않는다면 지원하지 않는 것으로 가정하는 것이 타당하다는 것.
그 밖에도 출력 전력이나 런타임, 동작 온도 등을 보고 선택해야 한다고....
